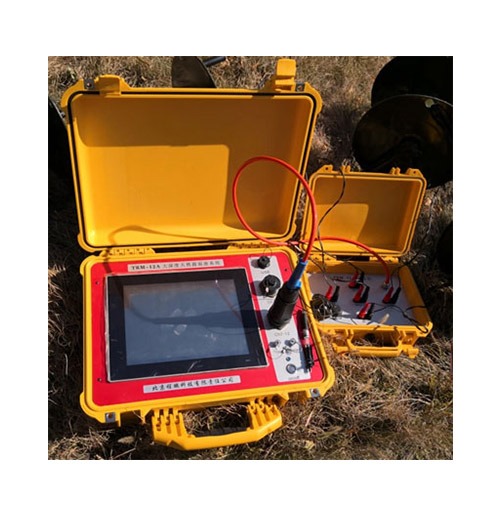

TRM-12A天然源面波仪介绍

规格说明

一、TRM-12A天然源面波仪优势

1. 可进行软硬地层分层

2. 勘探深度范围大，由几米至几千米

3. 获得地层剪切波速度与分层

4. 无需炸药和笨重冲击震源，非破损、绿色环保

5. 抗干扰能力强，尤其适应城市地下空间勘探

6. 施工占地小，作业时间短，便捷

二、应用领域

1. 各类岩土工程勘察与地质调查

2. 城市地下空间勘探(如地铁、地下管廊)

3. 不良地质勘探(如采空区)

4. 回填地基勘探、地基加固效果检测

5. 堤坝隐患勘探

6. 地震安全性评价

7. 地热勘察

三、系统组成

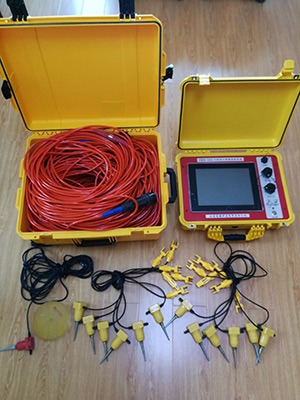

TRM-12A大深度天然源系统是计算机技术与电子技术和人工智能相结合的仪器产品，该仪器系统是利用天然源面波(地表微动)勘探原理，主要应用于工程地质勘察、地热地质和灾害地质调查领域。仪器系统组成如下：TRM-12A天然源面波系统仪器1台，低频速度(地震)检波器12只，长度120米6道抽头的电缆2根，触发检波器(带线)1只，震板一块，12v充电器1个。

四、微动勘探的优势

常规物探手段：测线长、测深浅

电法勘探(电极长度：深度@ 5倍)

地震勘探：超过100米的勘探深度，需要场地大、震源能量大

折射(追炮距离：测试深度@5倍)

反射(需要大的偏移距避开反射盲区)

微动勘探：占地小、测深大、工作效率高(采集10~30分钟即可完成一个测点)

测试深度：最大边长@3~7倍(三角形台阵)

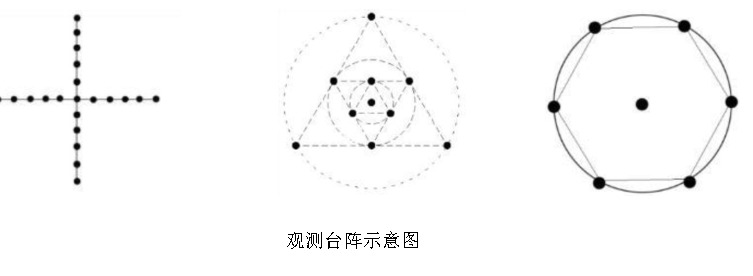

嵌套式等边三角形观测台阵：

● 有利于适应微动震源传播方向的不确定性。

● 有利于采集不同波长的信号。

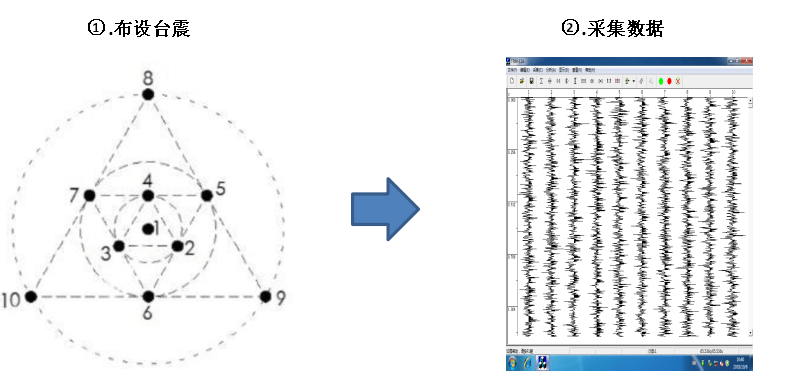

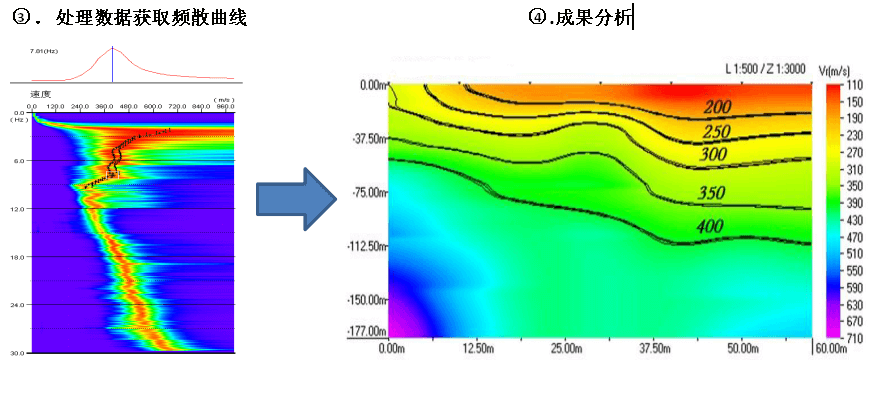

五、天然源面波的勘探流程

六、工程实例

1.迁西县某铁矿采空区

1观测系统布置

本次微动观测采用的观测台阵由1～2个不同半径的同心圆(内接正三角形)组成，每次观测用7～8个传感器，在同一个半径的圆周上布设3个、圆心布设1个。下一个半径观测时只移动圆周上的3个传感器，中心点仪器保持不动。每个半径的台阵观测记录长度约20min，原始记录的采样频率为100Hz，观测半径50～100m，观测网度25m×25m。观测点11个

2成果图

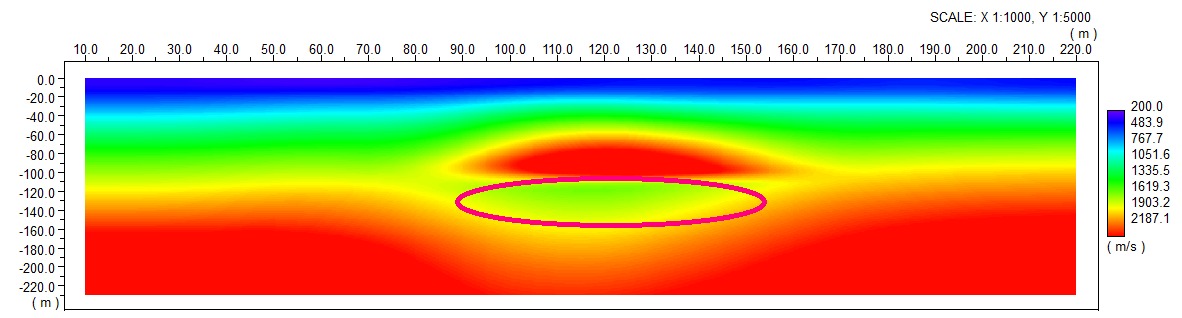

物探L1测线S波速度结构剖面

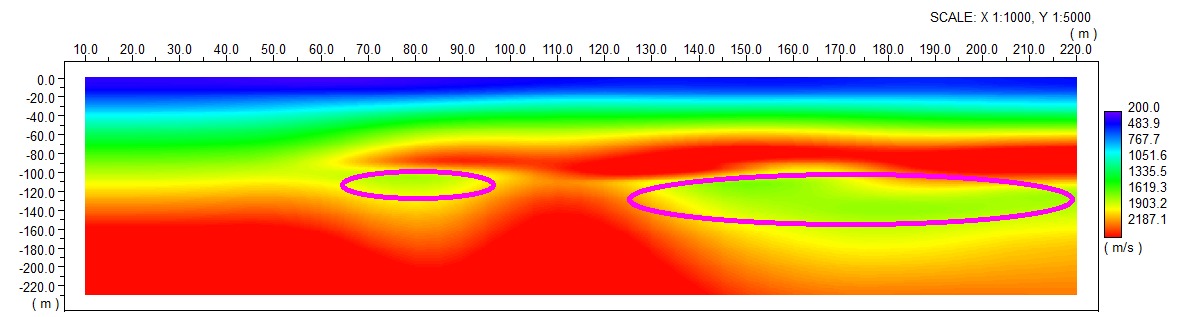

物探L2测线S波速度结构剖面

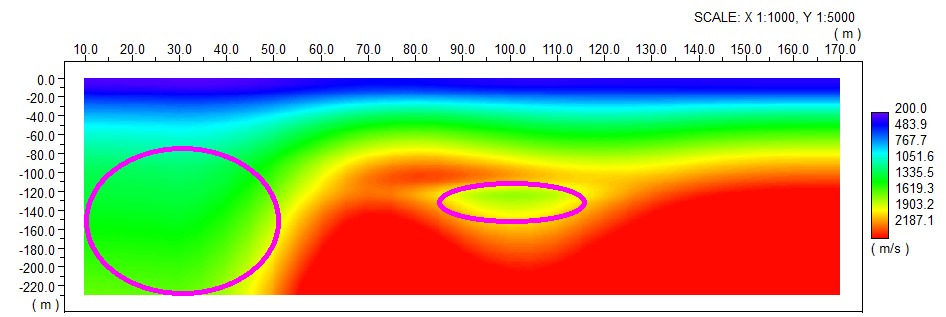

物探L3测线S波速度结构剖面

2. 唐山市某地岩溶勘察

1观测系统布置

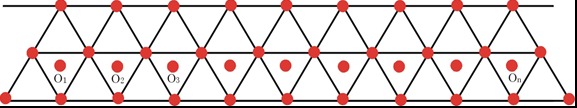

本次使用嵌套三角形阵列，最大边长为8米，一次布设10个传感器接收点。用2HZ的检波器接收，采样率为2ms。

2.成果图

L1-L4线所形成的栅栏速度剖面图

L5-L6线所形成的栅栏速度剖面图

L1-L6线所维区域的3D界面图

3.山西省某煤矿微动勘探

    本次资料解释以5m×10m×1.0ms偏移数据体为主，遵循原则由粗到细，由
时间剖面到时间切片，由剖面到平面依次进行的。同时，在解释的过程中充分利用了纵向、横向时间剖面相结合，时间剖面和时间切片、顺层切片相结合的方式，立体的进行了分析判断和解释，确保了解释成果的可靠性和准确性，力求解释的成果能真实地反映地下地质体的各类构造情况。其解释成果示意如图所示，整个工区发现断层15条；陷落柱5个；采空区5个。

微动勘探成果剖面图

微动面波速度剖面图

 三维解释示意图

100m深度面波速度等值线平面图
