应用范围：

评估混凝土路面，隧道衬砌、机场跑道、高铁支承层和轨道板、桥面板，泄洪道、剪力墙墙体、场地硬化和铺装层(如广场石材)混凝土结构构件或其它 类似板状结构物的质量状态，如内部密实差，蜂窝空洞，路面下脱空，板下支撑情况、孔洞评估以及结构完整性(孔洞、蜂窝、剥离、裂缝等)支撑条件，隧 道衬体背后充填不密实，场地硬化和铺装层基础软弱或空鼓等。

仪器特点：

1、操作简单、全中文显示，参数设置直接，结果通过四种方式显示，可以多方面多角度判断所测区域内部情况。

2、不仅可用于测试板，还可用于测试隧道、倾斜的泄洪道等结构，依据构件大小和测试目的，确定网度，间距越小，可以发现较小的异常区域。

3、测试的四个参数均可实时计算，可根据检测项目需要进行选择资料处理有两项内容，一是对时域波表信号做频谱分析，二是计算导纳谱。

4、现场测试工作是以网格状布置，计算的各特征参数可以用导纳谱曲线、平面图、剖面图、等值线图的方法图示，可方便确定异常区域。

5、导纳比率、导纳均值、导纳斜率、动刚度四个参数一次性测出，方便快捷。

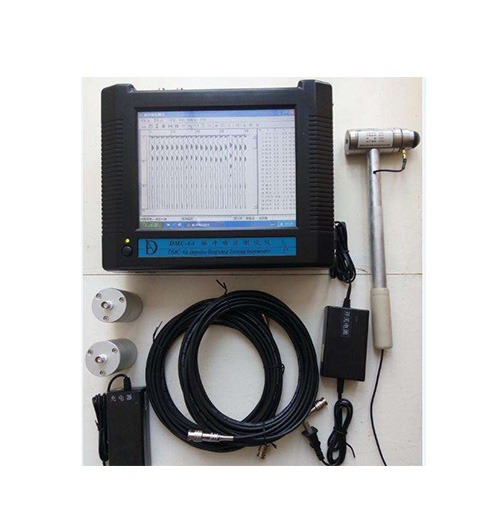

技术参数：

数据采集仪：

1.通道数：4道;

2.采样率：1—1000kHz，10档可选;

3.A/D：16位;

4.量程：±1v，±2v，±5v，±10v，5档可选;

5.频带：0.01—100kHz;

6.串音：小于-80dB;

7.通道相位差：<0.1º(1000Hz);

8.噪声：<15µv;

检波器灵敏度：290mv/cm/s;

力锤灵敏度：1mv/N;

测试结果实例：

测试数据可用如下几种方法图示。

1、导纳谱曲线：导纳谱曲线的形态是混凝土板状结构受瞬态冲击的真实响应，所以形态的变化反映了结构的稳定性(左侧结构完整;右侧路面下脱空)。

结构完好混凝土路面测得的导纳谱 混凝土路面下脱空测得的导纳谱

结构完好道路，低值平缓路面下脱空，高值多峰。

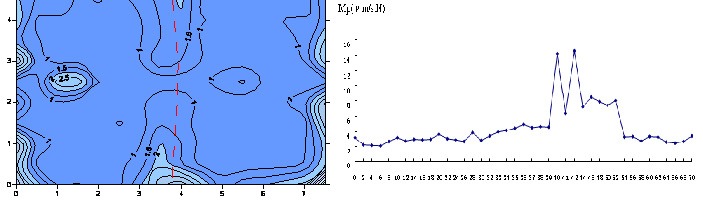

2、特征参数平面等值线图、剖面图

导纳比值参数等值线图 平均导纳剖面图

平面等值线图和剖面图中可容易看出异常区域和区段。

3、动刚度(kN/m)参数数据表格,(单元1、2、3分别是脱空、软基础和结构完整)

从参数数值大小或用统计数据可评价结构的状态。

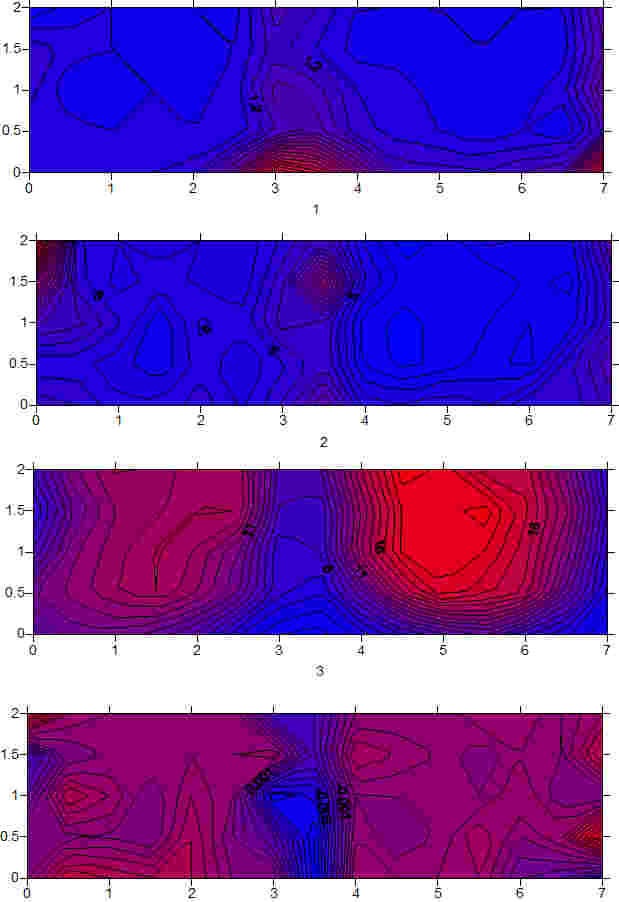

4、导纳比率、导纳均值、导纳斜率、动刚度示意图
