SWR系列无线探地雷达
SWR系列无线探地雷达
概述
SWR系列无线探地雷达是一款高集成化、高性能、高精度和高效率的数字化探地雷达系统。SWR系列无线探地雷达将采用主机和天线一体化设计，并且集成有无线通信模块可与平板或手机无线互联，支持信息化平台无线上传，用户在平板或手机端即可控制雷达数据采集和雷达参数调节，有效的提高了用户在现场的使用方便性，SWR系列无线雷达采用先进的过采样技术和第三代介质加载技术，为用户提供了超高信噪比的数据。SWR系列无线雷达提供了5种天线： 1.6G地面耦合天线、900MHz天线、400MHz天线、200MHz天线、100MHz天线。
特点：
- 一体化设计，无线通信，自动匹配天线类型和配置雷达参数，出色的现场便捷性；
- 不需要主机，每个天线均可独立工作，较好的经济性；
- 具有数据回放过程中自定义数据预处理功能；
- 全中文操作界面，符合国人操作习惯的UI设计；
- 采用先进的过采样技术和第三代介质加载技术，可获得高信噪比和高分辨率的数据；
采集软件
SWR Data acquisition 1.0采集软件是一款针对该系列无线雷达设计的全中文界面，适用于安卓、windows及鸿蒙系统。该采集软件界面简洁，操作方便，可实现信息化平台上传功能。可实现雷达参数调节、数据采集、数据实时处理、数据回放等功能。其中数据实时处理包含背景消除、滑动平均、静态叠加、FIR滤波、IIR滤波处理方式。
数据处理软件
SWR process 1.0数据处理软件兼容多种数据格式，具备雷达数据处理、分析、判读、统计、成果展示等功能；中文菜单，符合国内相关行业规范要求，操作简单易懂；支持快捷操作，省心省力易用；数据整理功能；文件合并与切分； 自动增益及指数增益功能；FIR及IIR滤波去噪；反褶积；希尔伯特变换；层位追踪和层厚自动计算；病害判读、标识及统计功能；数据评价报表生成及打印；雷达数据修饰；处理后剖面的编辑、成图、输出和打印。
SWR-900MHz无线探地雷达
- 应用领域：
- 隧道衬砌质量检测
- 地铁预制板后注浆缺陷检测
- 公路构造探测和病害检测
- 建筑结构和混凝土厚度及内部缺陷检测
参数指标 | |
天线中心频率 | 900MHz |
耦合方式 | 地面耦合 |
探测深度 | 0.7m～1.2m |
数据位数 | 16bit |
最大扫描速度 | 512扫/秒（取样点数为512） |
最大发射频率 | 400kHz |
取样点数 | 256、512、1024、2048、4096、8192 |
采样间隔 | 5ps |
采集模式 | 时间模式、距离模式、点测模式 |
动态范围 | -10～160db |
时间窗范围 | 1～8000ns |
终端 | 平板电脑或手机（安卓、windows、鸿蒙） |
通信方式 | WIFI |
供电方式 | 锂电池 |
工作时间 | 4小时 |
内存空间 | 64G |
体积 | 340mm×210mm×140mm |
重量 | 3kg （含电池及测距轮） |
工作温度 | -20℃～+50℃ |
存储温度 | -40℃～+60℃ |
工作湿度 | <95% |
防护等级 | IP65 |
SWR900无线雷达
SWR-400MHz无线探地雷达
- 应用领域:
- 隧道衬砌质量检测
- 市政管线定位
- 公路构造探测和病害检测
- 考古工程
参数指标 | |
天线中心频率 | 400MHz |
耦合方式 | 地面耦合 |
探测深度 | 1m～3m |
数据位数 | 16bit |
最大扫描速度 | 512扫/秒（取样点数为512） |
最大发射频率 | 400kHz |
取样点数 | 256、512、1024、2048、4096、8192 |
采样间隔 | 5ps |
采集模式 | 时间模式、距离模式、点测模式 |
动态范围 | -10～160db |
时间窗范围 | 1～8000ns |
终端 | 平板电脑或手机（安卓、windows、鸿蒙） |
通信方式 | WIFI |
供电方式 | 锂电池 |
工作时间 | 4小时 |
内存空间 | 64G |
体积 | 375mm×300mm×190mm |
重量 | 5.2kg（含电池及测距轮） |
工作温度 | -20℃～+50℃ |
存储温度 | -40℃～+60℃ |
工作湿度 | <95% |
防护等级 | IP65 |
SWR400无线雷达
SWR-100MHz无线探地雷达
应用领域:
隧道超前预报
地质勘查
堤坝检测
参数指标 | |
天线中心频率 | 100MHz |
耦合方式 | 地面耦合 |
探测深度 | 5m～30m |
数据位数 | 16bit |
最大扫描速度 | 512扫/秒（取样点数为512） |
最大发射频率 | 400kHz |
取样点数 | 256、512、1024、2048、4096、8192 |
采样间隔 | 5ps |
采集模式 | 时间模式、距离模式、点测模式 |
动态范围 | -10～160db |
时间窗范围 | 1～8000ns |
终端 | 平板电脑或手机（安卓、windows、鸿蒙） |
通信方式 | WIFI |
供电方式 | 锂电池 |
工作时间 | 4小时 |
内存空间 | 64G |
体积 | 1080mm×612mm×280mm |
重量 | 14kg（含电池及测距轮） |
工作温度 | -20℃～+50℃ |
存储温度 | -40℃～+60℃ |
工作湿度 | <95% |
防护等级 | IP65 |
SWR100无线雷达
现场试验效果图

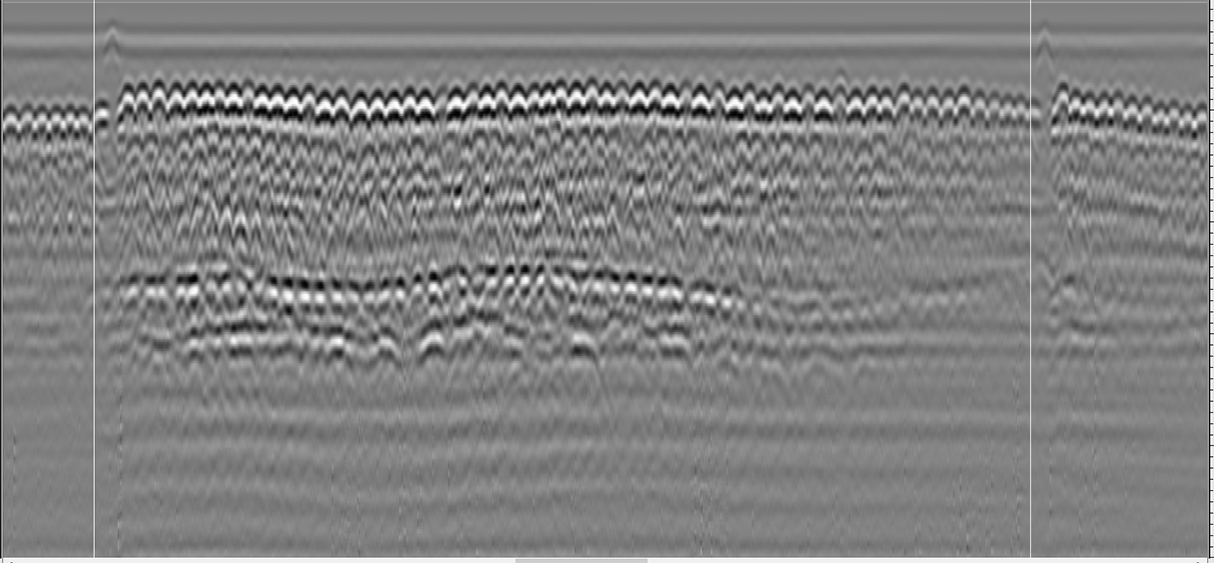

SWR-900MHz无线探地雷达某隧道效果图
SWR-900MHz无线探地雷达试验台效果图
SWR-400MHz无线探地雷达隧道素混凝土效果图
SWR-900MHz无线探地雷达某隧道效果图
SWR-900MHz无线探地雷达无砟轨道板效果图
SWR-900MHz无线探地雷达某隧道效果图
地质超前预报数据（溶洞）

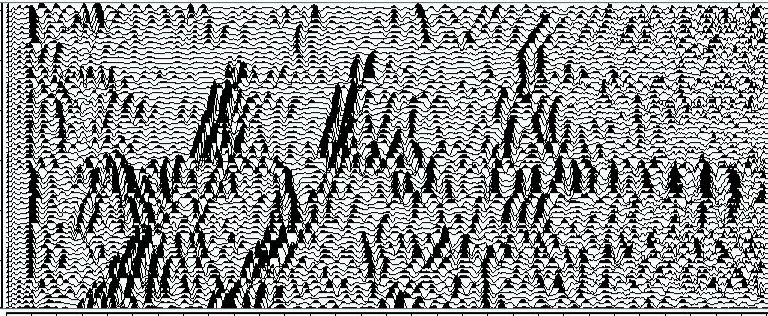

地质超前预报数据（破碎带）
