为满足广大客户需求，推出升级版TSP305PLUS三维隧道地质超前预报仪，采用主机、电脑分体式设计，电池续航、仪器结构等方面上均进行大幅的提升，防水、防尘、防震性能更强，采集、处理一体，可以现场出报告，用户还可自主选配笔记本工作站。

    TSP305PLUS 采用了与进口TSP303PLUS三维隧道超前预报系统类似的仪器配套、连接、操作方式，使操作人员能够快速上手该款超前预报仪，是TSP303的替代品。

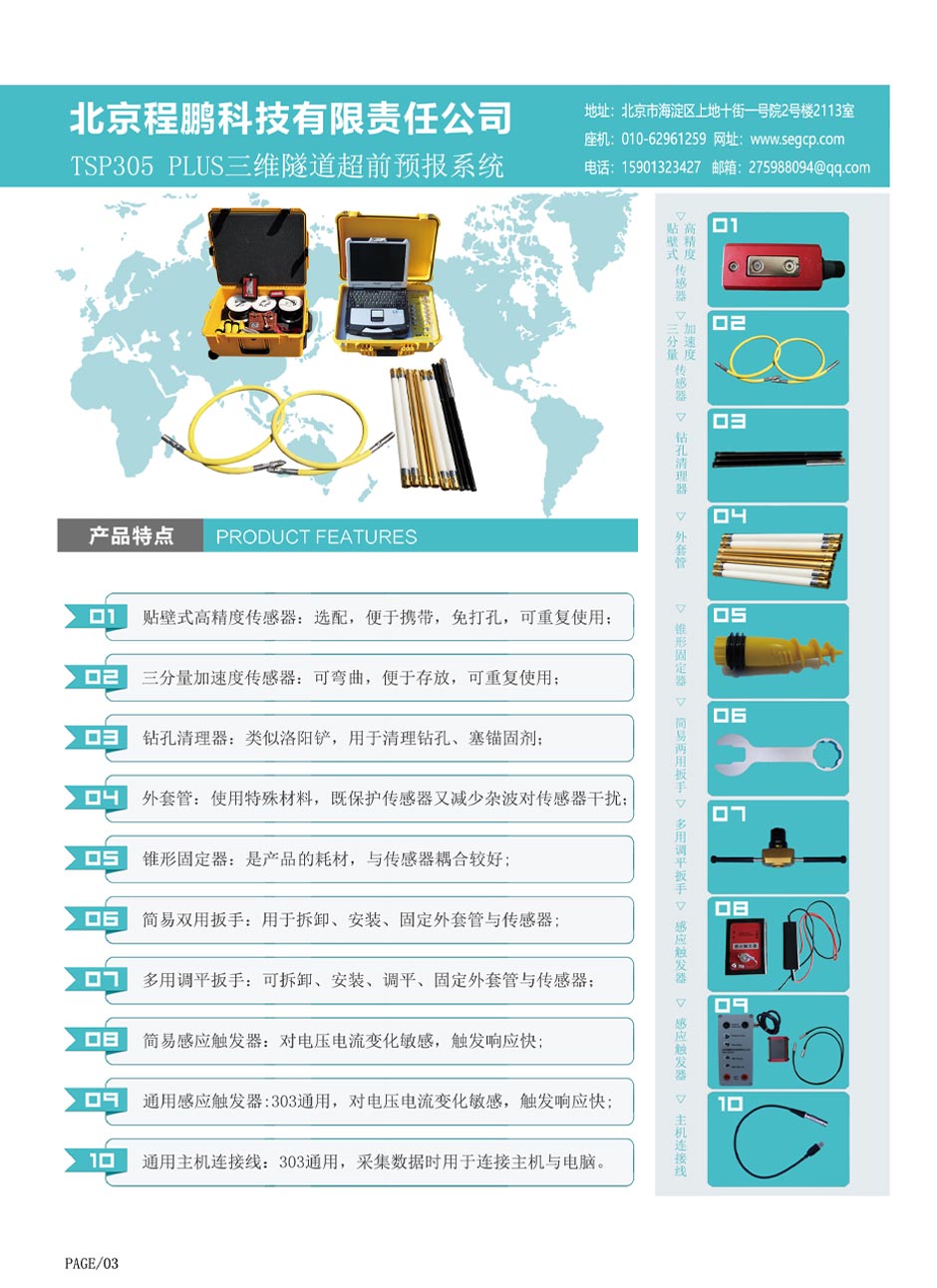

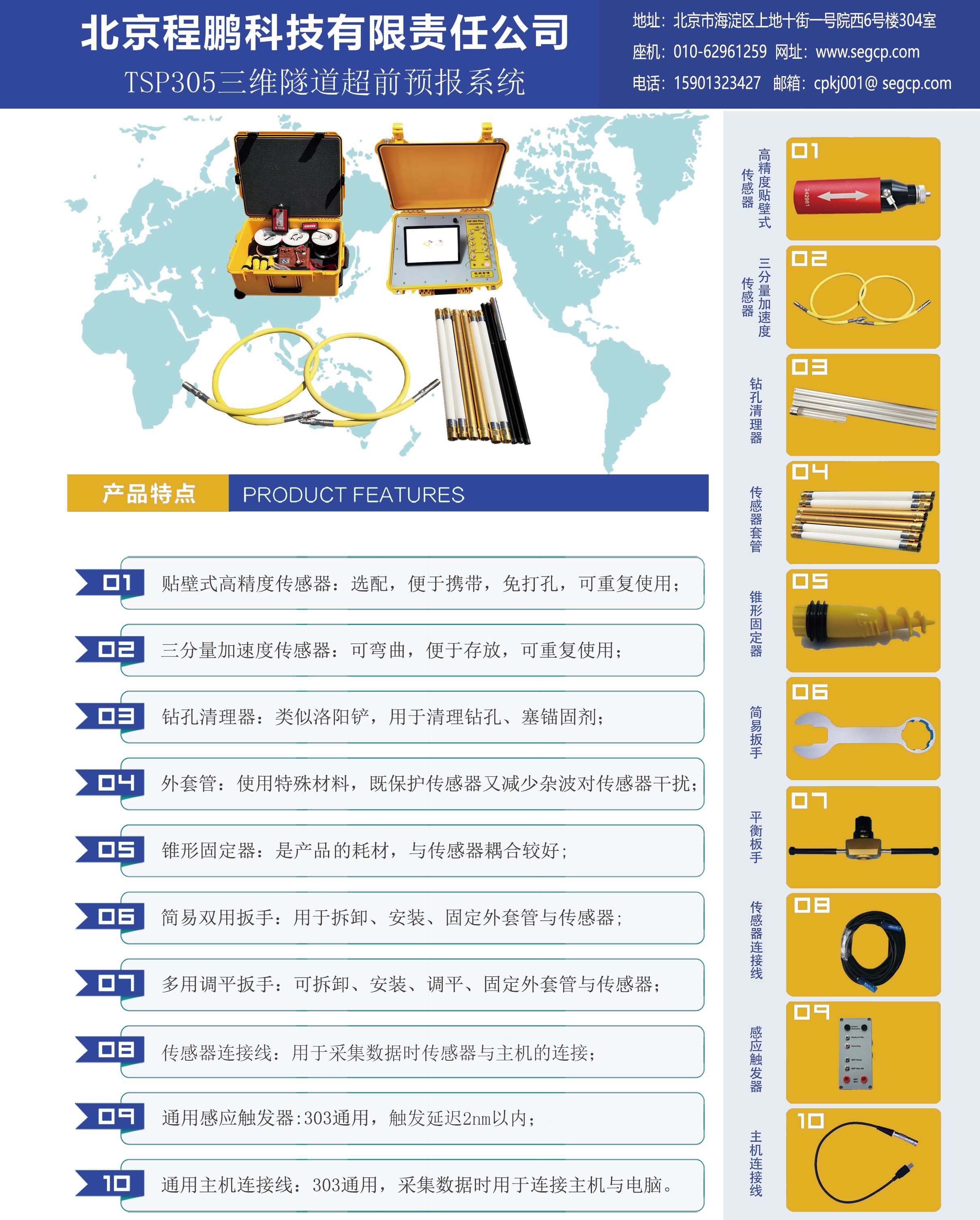

一、TSP305PLUS 系统组成

二、TSP305PLUS 原理

    地震波在围岩内传播如遇到断层，其岩体的弹性模量特征变化将产生反射信号,TSP305PLUS通过评估接收到的信号以确定断层的空间位置。

三、TSP305PLUS 独特优势

Ø TSP305PLUS产品向 TSP303PLUS 靠齐，与其软硬件均可兼容，并进行各项改进，技术指标先进，达到国际先进水平；

Ø  用于隧道开挖过程中掌子面前方岩体中各种结构面空间位置及富水程度探测，并提供隧道围岩分类等参数；

Ø  野外数据采集仪考虑到野外隧道工作的艰苦特点，TSP305系列主机设计坚固耐用，体积小巧，容易携带，降低工作强度；

Ø  节省时间，每次爆破记录时间仅需30分钟，整个量测循环（包括仪器清理）也只需1～2h；

Ø 震源可以用大锤做震源激发，并且具有重复叠加功能，内置锤击同步模块，外置锤击同步器。（如有必要可以现场演示重复叠加功能），避免了炸药震源对工作地区的破坏性，克服了炸药噪音的干扰，效率大大提高，且节省人力。还可搭配自主研发的贴壁式高精度传感器使用，既携带，又可免去打孔环节，省去很多耗材，如套管，锚栓等。成本更低，效率更高。

Ø  多套软件，为用户提供更多选择；

Ø  多功能性，仪器具有天然源面波采集功能，方便后期进行地表进行隧道大深度探测，配备天然源面波处理软件；

Ø 仪器界面触控，简洁友好，操作方便，容易上手；

Ø TSP 是目前预报效果理想的长距离超前地质预报技术，能够准确预 报隧道掌子面前方 100～150m 范围内地质情况，在地质条件良好的硬岩隧道可达 200m 以上；

Ø 对岩溶、采空区、孤石等孤立地质体敏感，探测距离为 150m 左右；

Ø 采集系统具有连续长时间监控采集功能，可以在施工不间断的情况下，实时监测前方岩体完整性，可以连续采集48小时以上；

Ø TSP305系列三维隧道地质超前预报系统的信号接收部分采用的是与进口TSP303 PLUS通用的探头、套管、锚栓，提高了信号采集的准确性与稳定性，并自主研发了简易版和通用版感应触发器，钻孔清理器，三用安装拆卸调平器等创新设备，提高了野外操作方便性与实用性。

四、TSP305PLUS 主要参数

§ 仪器系统主要技术指标

五、TSP305PLUS 三维隧道地质超前预报软件

    TSP305PLUS三维隧道地质超前预报系统的数据处理即可以用我公司自编的CPTSP.1处理软件也可采用进口的TSP203PLUS(图1)软件或者TSP303PLUS(图2)软件进行处理。通过多个软件处理的结果进行比对，提高了数据结果准确性。

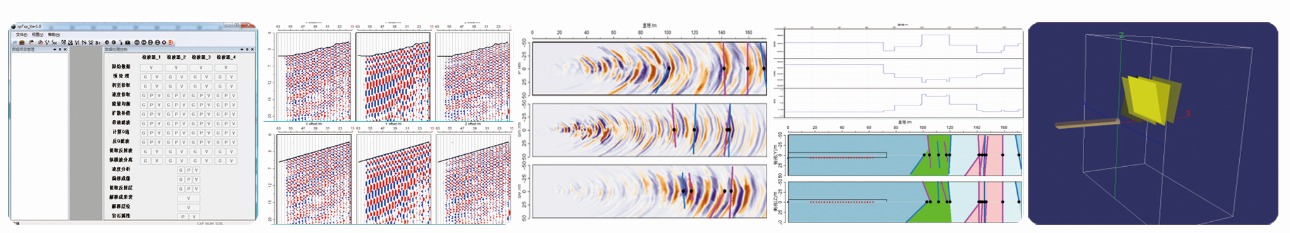

1.自主软件CPTSP.1处理系统

    CPTSP.1 数据处理系统是自主研发的三维隧道超前预报系统数据处理的软件，使用科学改进后的拉东变换、波场分离、速度分析等技术，是一款成熟的智能软件。

§CPTSP.1 数据处理软件的特点与优势

1、 简单、方便、快捷的数据处理，友好的图形用户界面。

2、 预报的地质状况的空间位置相对于隧道轴线坐标系或坐标系。

3、 计算前方岩体和围岩的完整力学参数。

4、 数据处理时间短，仅需半小时的计算就可以得出预报结果。

5、数据处理过程中增加了反射波幅频特性分析方法，进一步提高超前预报解释精度；在提取掌子面前方的回波用于超前预报时，通过评估接收到的反射信号可以确定异常体空间位置，虚报误报率低。

6、具有三维数据处理功能，包括三维纵横波拾取，三维速度分析，三维偏移成像。

7、支持一键自动出成果报告功能。

8、在施工现场就可以提供所需要的成果。

9、兼容TSP203PLUS和TSP303PLUS处理软件。

图1

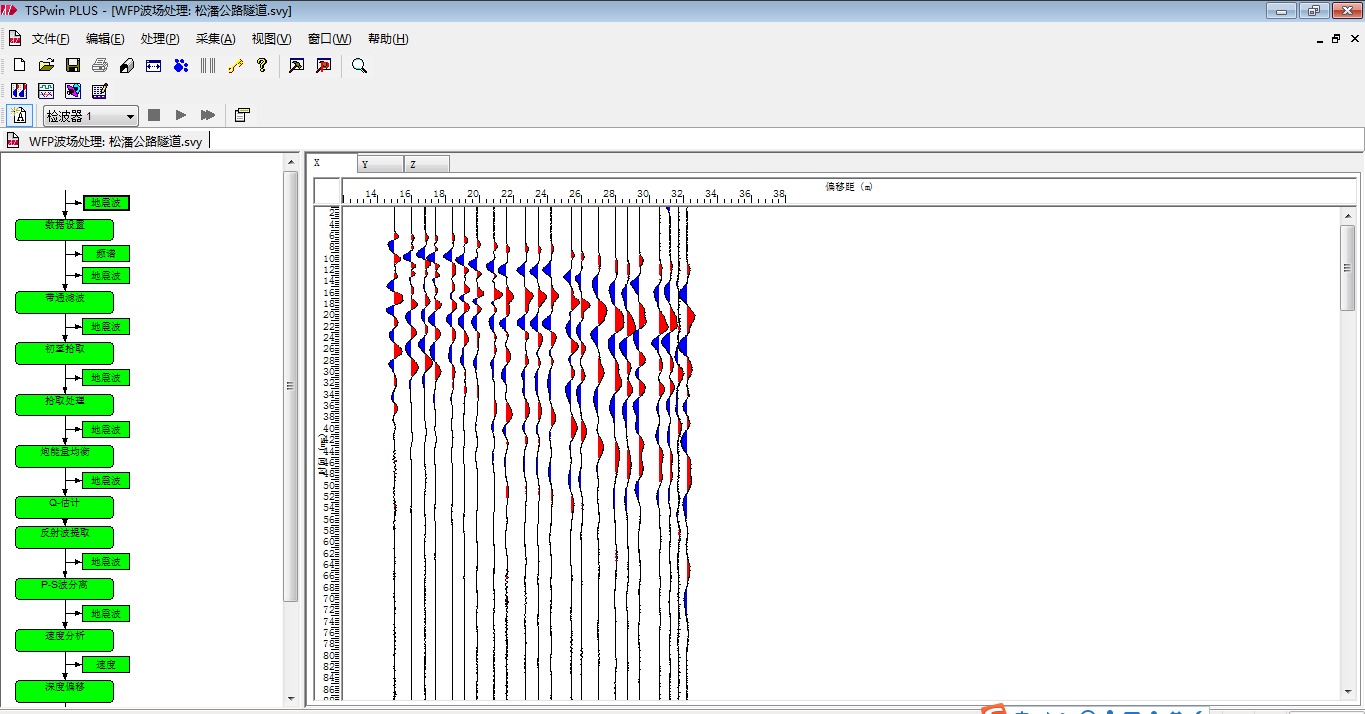

2.兼容TSP203PLUS处理软件

图2

3.兼容TSP303PLUS处理软件

图3

六、TSP305PLUS 三维隧道地质超前预报系统的优势特点

1.经济优势：TSP305PLUS 三维隧道地质超前预报系统能够适用于公路、铁路隧道、井下、地铁、煤矿等地下工程的地质灾害超前预报，相较于国内外类似产品大大降低了成本，提高了性价比。

2.稳定、耐用的系统设计：TSP305PLUS 三维隧道超前预报系统秉承着“稳定、耐用”的设计理念，并为系统配备了防水、防尘箱，能够适应恶劣的隧道施工条件。

3.完善的培训机制：完善的售前售后培训机制能够为客户提供良好的体验。我们免 费为您提供施工现场的培训讲解，确保您能够迅速掌握操作使用方法。同时，我们乐意为您提供更多的售后服务和技术支持。

七、售后承诺

1.我公司将对所售仪器提供2年质保，终身技术支持与维护。

2.质保期间提供全时段的免费备机服务。

3.软件的免费升级。无论我们的版本更新到哪个阶段，我们将对用户提供终身的软件免费升级， 不以任何借口收取软件升级费用。

4.我们可以根据客户要求，在允许的范围内对采集软件与处理软件进行相应的修改，以适应客户的试用习惯。

5.我公司将对所售仪器每年进行一次巡检。

6.质保期后单次维修产生的费用在500元以下的，费用全免。更换配件的售后服务只收成本费。

7、全天24小时售后在线支持。

八、工程示意

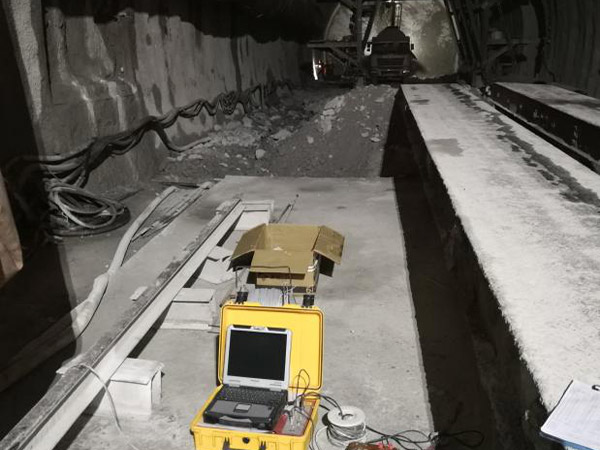

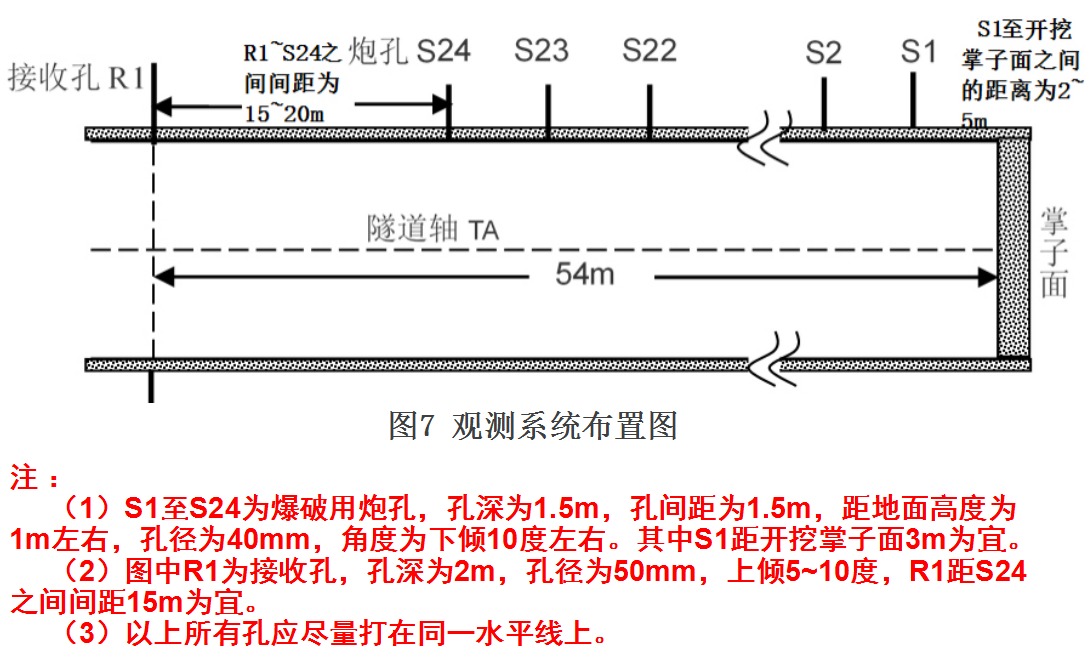

1、TSP305系列三维隧道超前预报系统现场观测系统布置

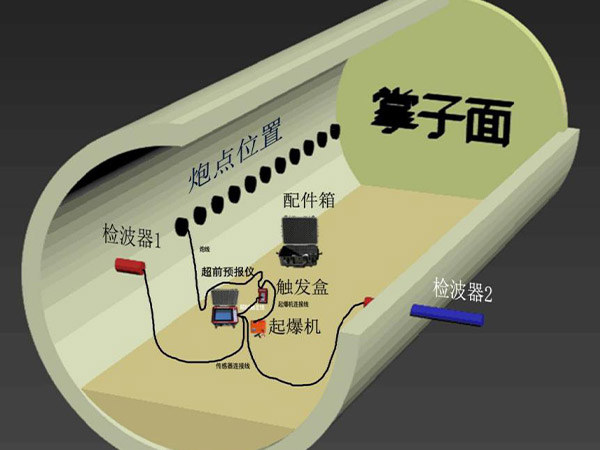

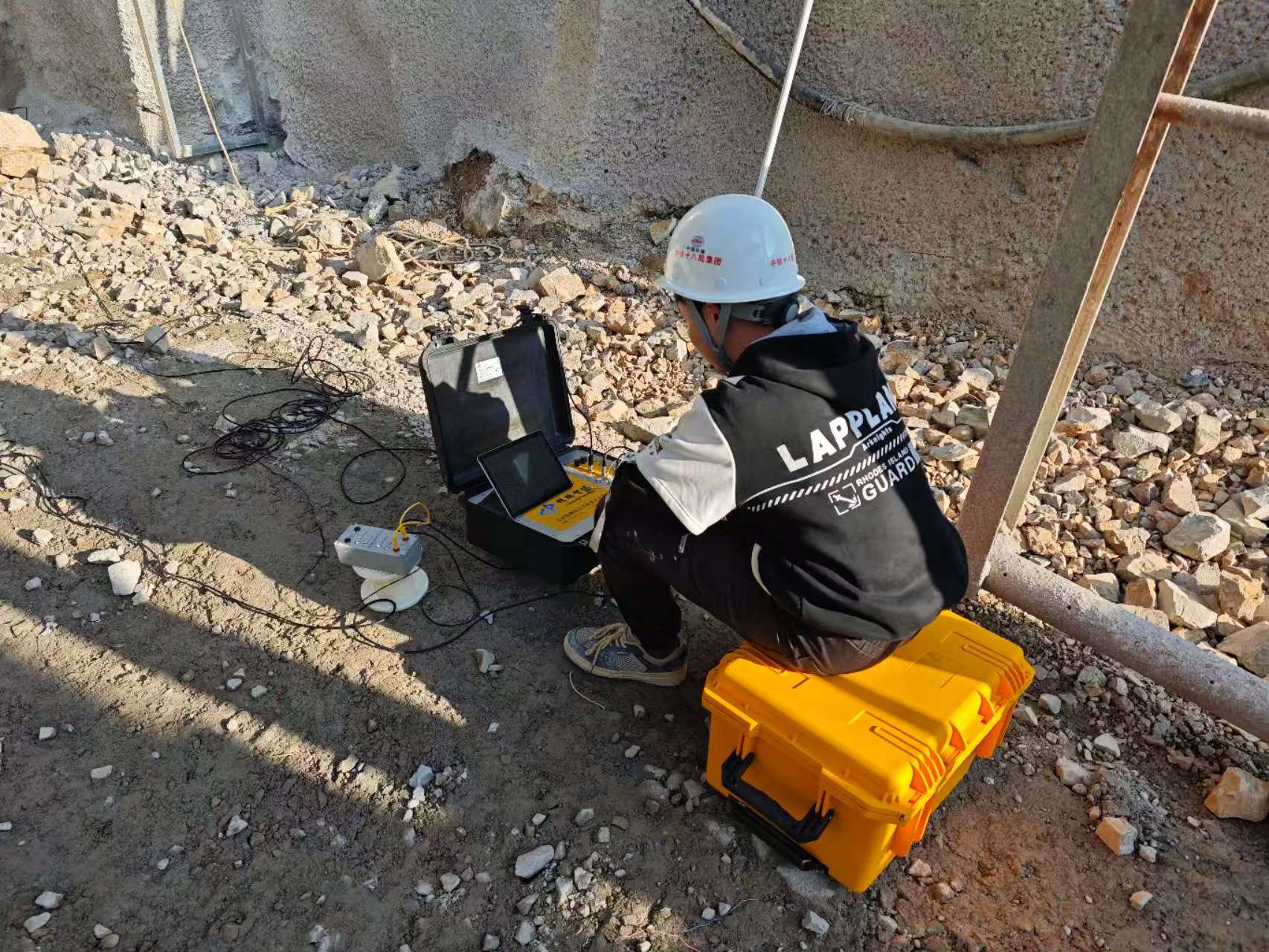

2、TSP305系列三维隧道超前预报系统现场工作连接示意

 现场工作仪器系统连接示意图

九、锤击震源施工展示

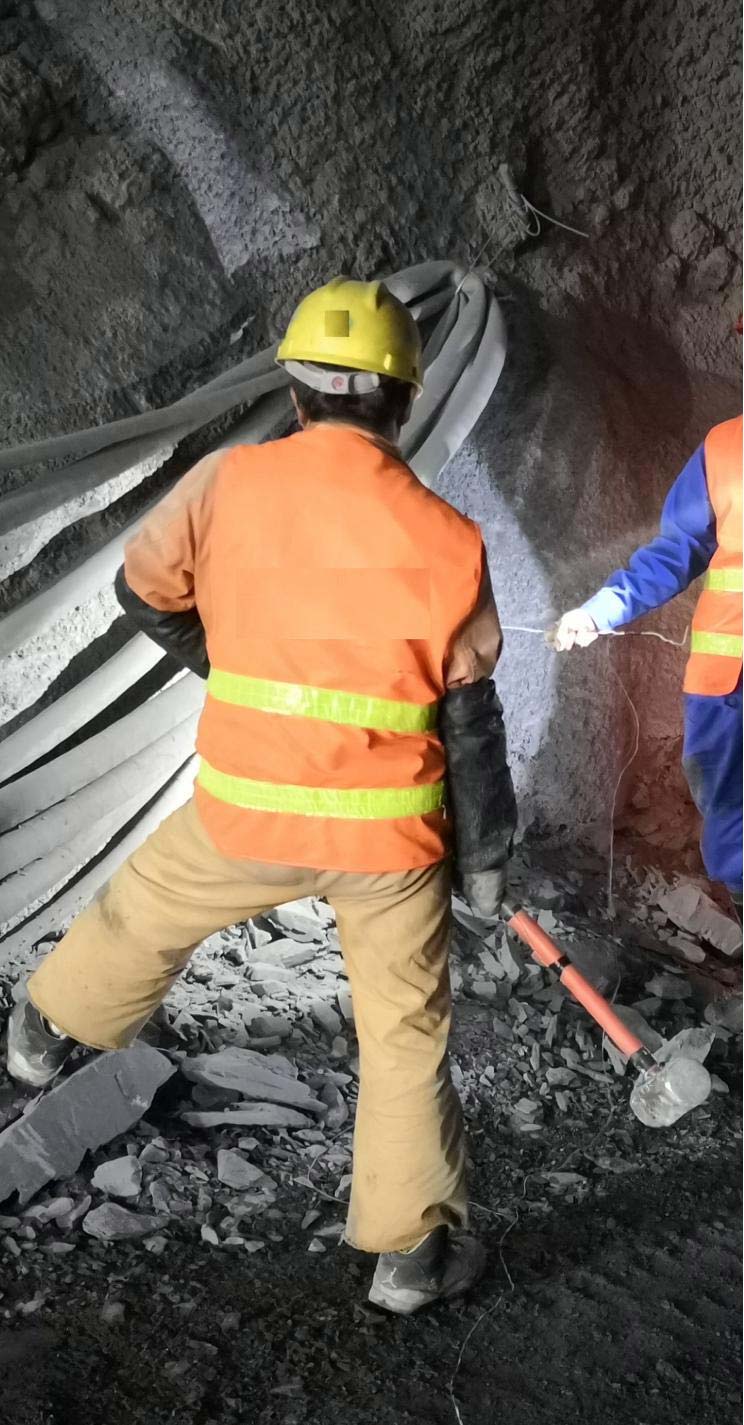

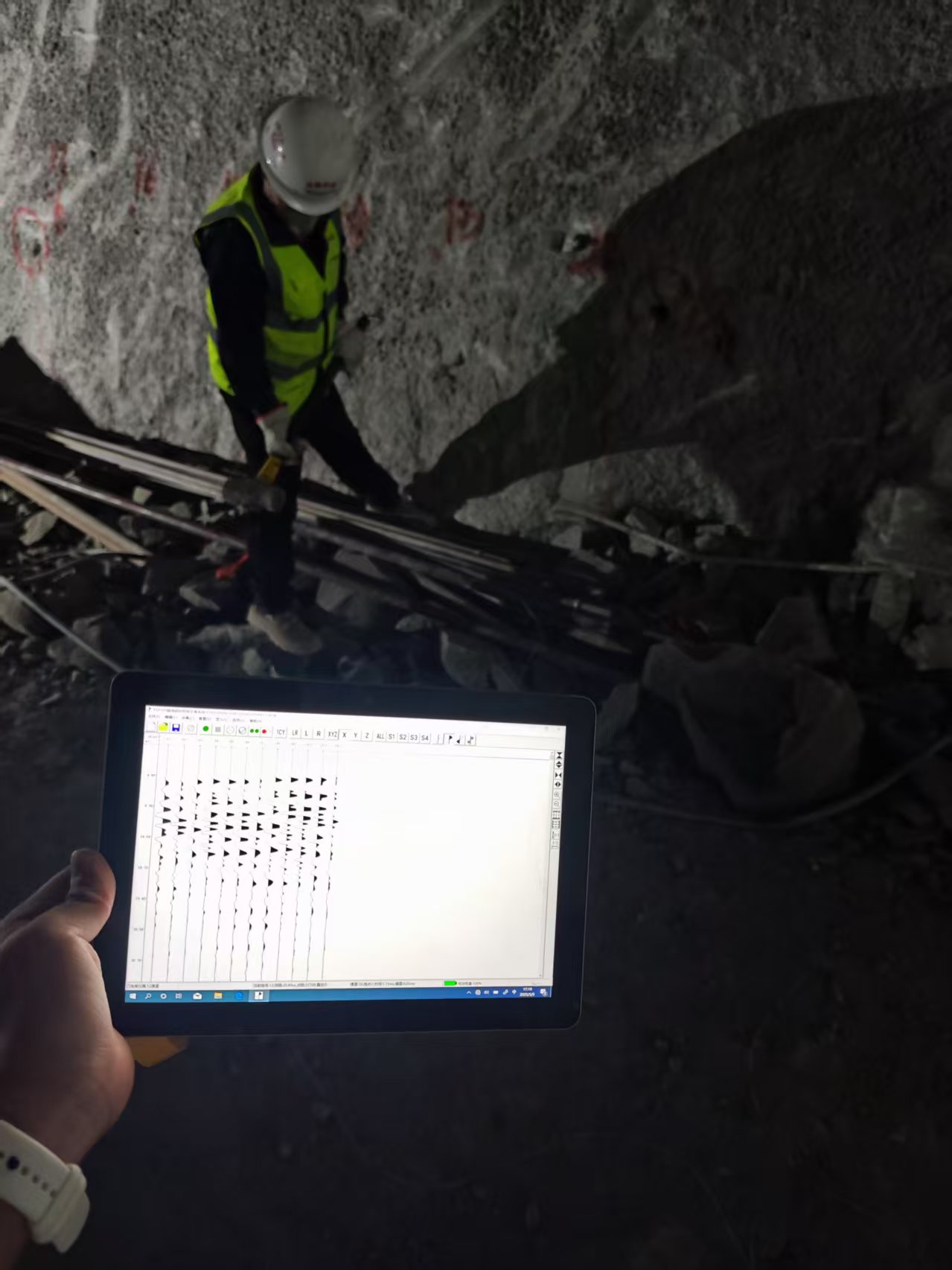

现场锤击震源施工图                                         现场锤击采集效果图

十、工程案例

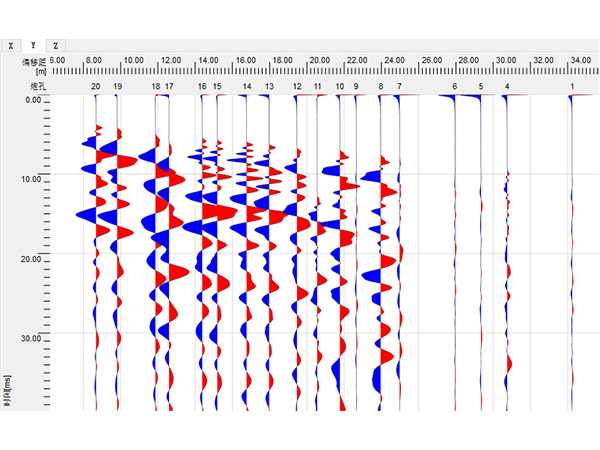

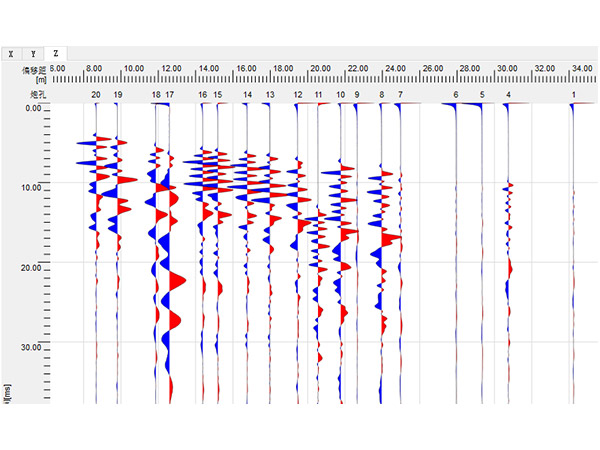

TSP305PLUS系统接收的原始记录

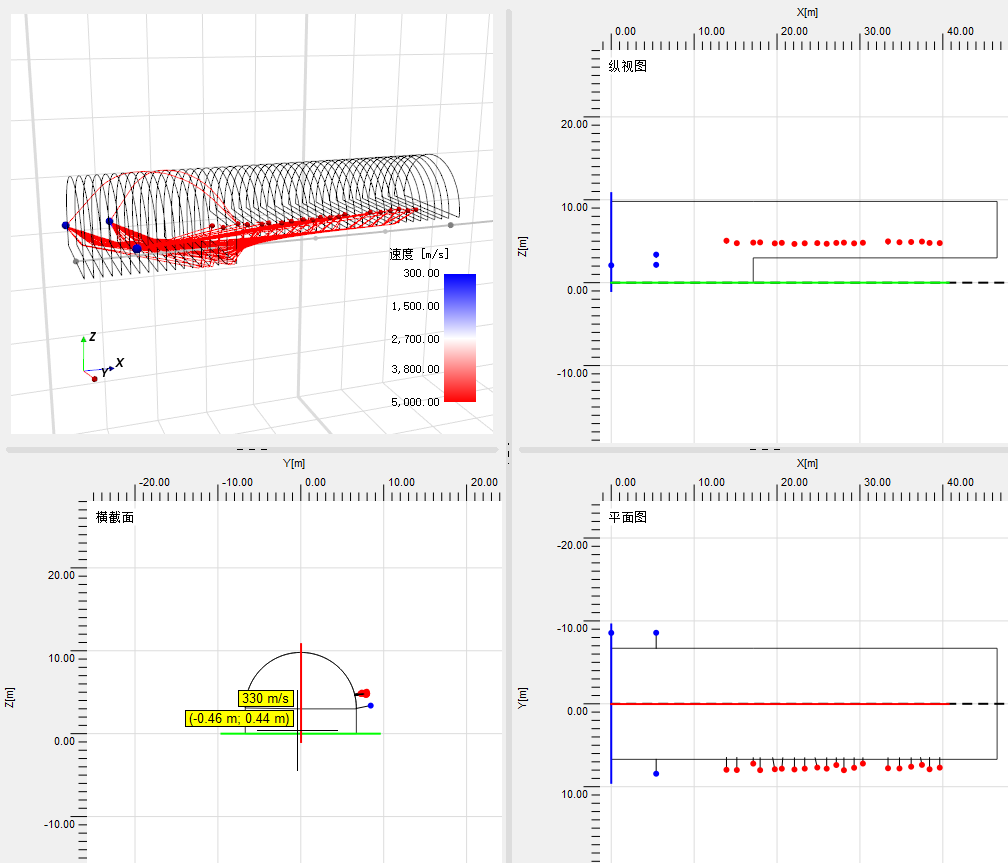

TSP305PLUS系统模拟隧道3D模型

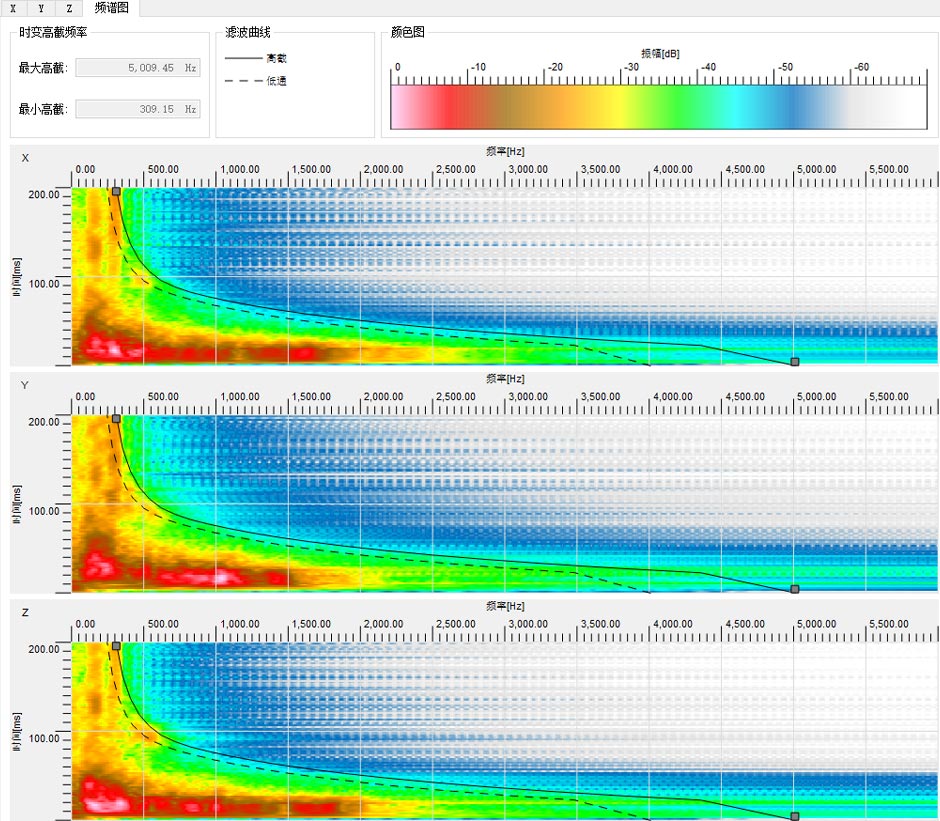

TSP305PLUS系统时变高截频谱图

TSP305PLUS系统速度分析3D及2D图

TSP305PLUS系统深度偏移3D及2D图

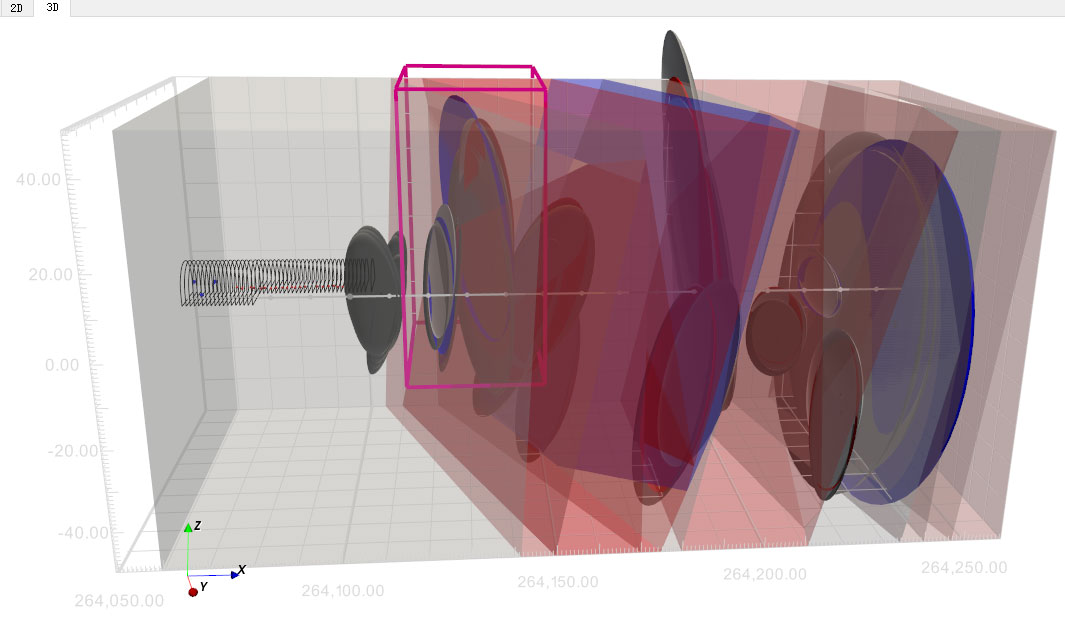

TSP305PLUS系统前方异常特征的3D成果图

TSP305PLUS系统前方物性参数及异常特征2D成果图

预报结果

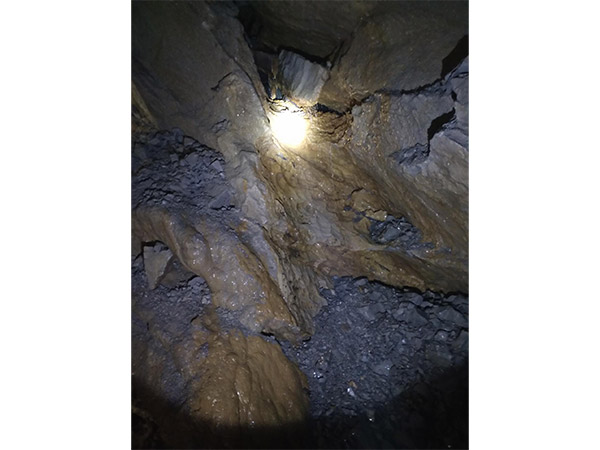

成果现场验证图
